4.2mpa管网七氟丙烷自动灭火系统

七氟丙烷自动灭火系统是一种集气体灭火、自动控制、火灾探测为一体的现代化智能化自动灭火装置。 该系统设计先进、性能可靠、操作简单、环保性好。

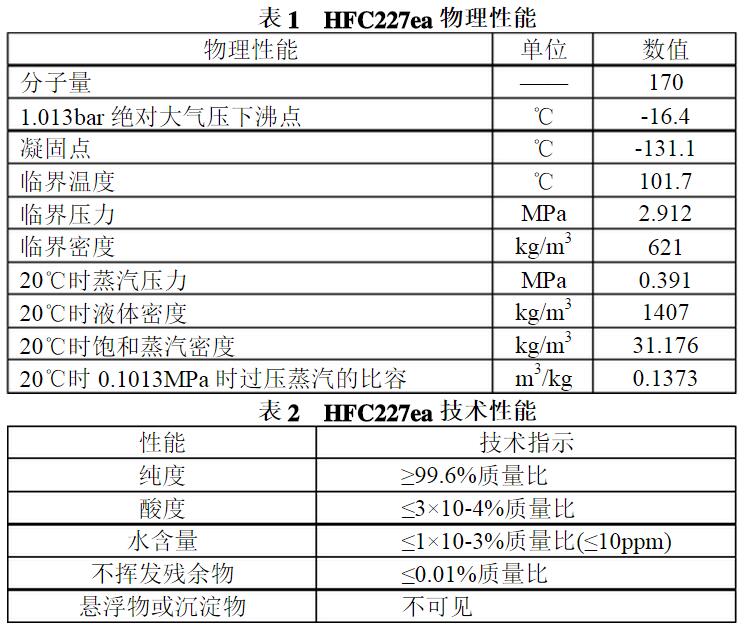

七氟丙烷是一种常温下无色、无味、无污染、不导电、低压液化储存气体灭火剂。 其密度约为空气密度的6倍（物理性质见表1）。 其分子式为CF3CHFCF3。 牌号为HFC-227ea，国外称为FM-200（技术性能见表2）。 该灭火剂适用于全浸没式灭火系统。 当灭火剂喷洒到保护区时，灭火剂与火焰或高温表面接触会分解产生活性自由基。 自由基剥夺燃烧链式反应中产生的活性物质，破坏燃烧过程中的链转移，最终达到灭火的目的。 这种方法属于化学灭火，冷却、稀释或隔绝空气等物理效应很小。 由于具有灭火效率高、不污染设备、不破坏大气臭氧层等优点，是目前替代卤代烷类灭火剂的首选。 已在世界多个国家和地区得到广泛应用； 我国公安部也在使用。 作为卤代烷烃的推荐替代品，广泛应用于电力、水利、冶金、石化、电信、工矿企业、银行、民航系统等各种重要场所的保护，如机房、通讯 室、精密仪器室、理化实验室。  、发电机房、变压器、图书馆、数据库、档案馆、金库、采油平台、液压油库等易燃易爆液体室和易发生电气火灾危险的场所。

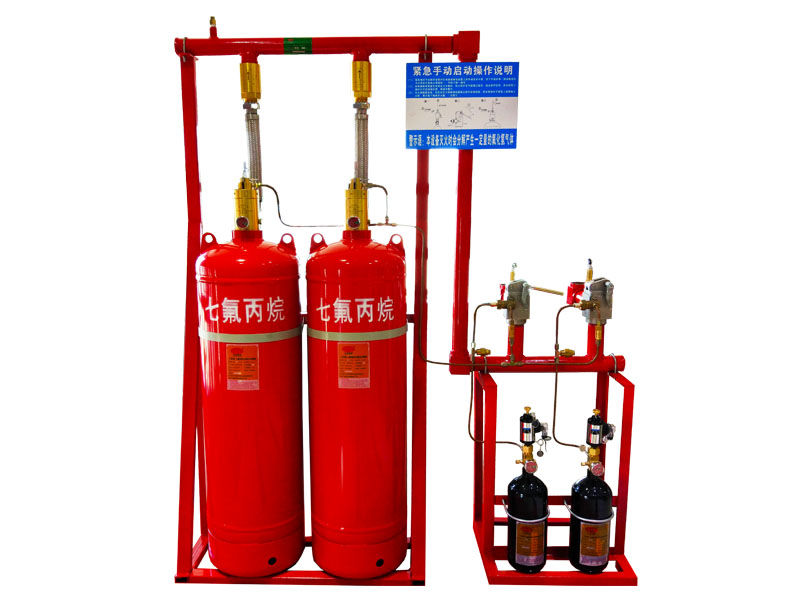

   七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。

1：单元独立系统

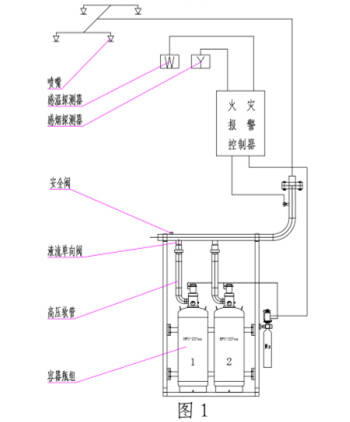

     指由一套灭火剂储存装置，保护一个防护区的系统形式，如图1所示

2：组合分配系统

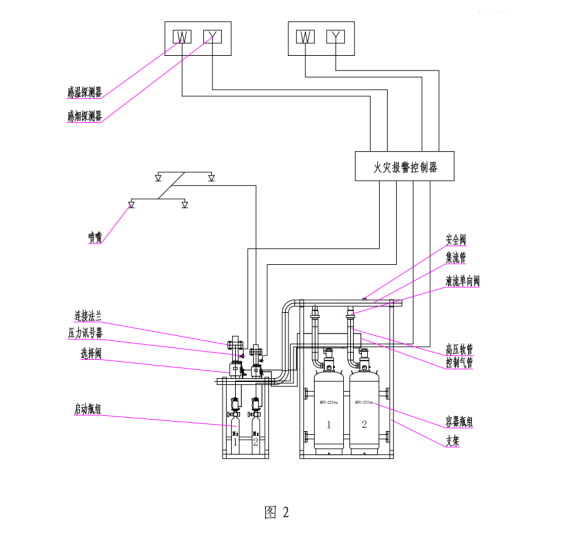

用一套管网七氟丙烷灭火剂储存装置通过多个选择阀的选择，保护多个（最多8个）防护区的系统形式。需不间断保护的防护区应考虑设主备瓶组自动转换的系统形式。如图2所示。

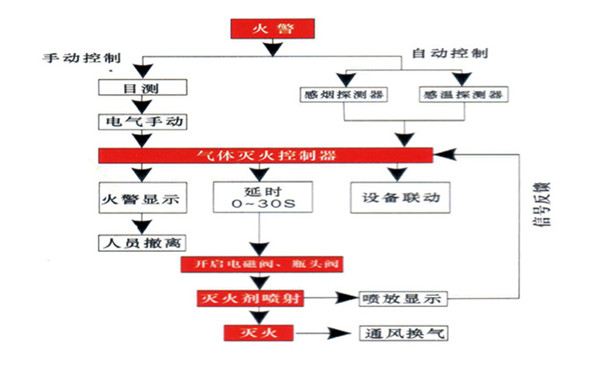

  七氟丙烷自动灭火系统具有自动、手动、机械应急操作三种启动方式。

  自动状态下，若某防护区发生有烟雾（或温度上升），该防护区的感烟（或感温）火灾探测器动作并向火灾报警控制器送入一个单一火警信号，控制器即进入单一火警状态，同时驱动电动警铃发出单一火灾报警信号，此时不会发出启动灭火系统的控制信号。随着该防护区火灾的蔓延，温度持续上升（或烟雾增大），另一回路的感温（或感烟）火灾探测器动作，向控制器送入另一个单一火警信号，控制器立即确认发生火灾，同时发出复合火灾报警信号及联动信号（关闭空调、送排风装置和防火阀，防火、防火卷帘等）。经过30秒时间的延时，控制器输出信号启动灭火系统，灭火剂经管网施放到该防护区实施灭火。控制器接受到压力信号器的反馈信号后显亮放气指示灯，避免人员误入。手动状态下，报警控制器在火灾发生时只发出火灾报警信号而不产生联动。

  自动或手动状态下，在值班人员确认火警后，按下报警控制器面板上的或现场的“紧急启动”按钮可马上启动灭火系统。在喷放控制信号输出前，按下报警控制器面板上或现场的“紧急停止”按钮，系统将不会输出喷放信号。

 在高温条件下，七氟丙烷发生物理反应和化学反应，分解出含氟的自由基，与燃烧过程中产生的支链反应的H+、OH-等活性自由基发生气相作用，中断燃烧链从而抑制燃烧反应，另外，七氟丙烷化学反应中的化学链断裂和气体过程中吸收大量的热量可冷却灭火。
